多功能自动气象站
更新时间:2024-04-28 11:34:25 字号:T|T
产品简介:
多功能自动气象站观测系统用于测量风速、风向、环境温度、环境湿度、大气压力、降雨量等多个要素,具有气象监测等多种功能。提高了观测效率,减轻了观测人员的劳动强度。该系统具有性能稳定,检测精 度高,无人职守,抗干扰能力强,软件功能丰富,便于携带,适应性强等方面特点。

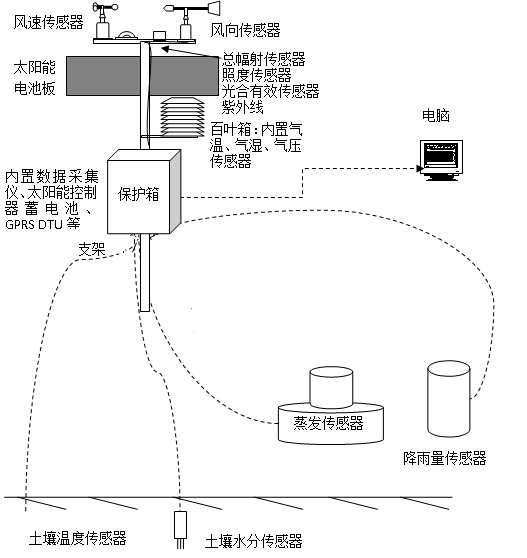

系统构成:

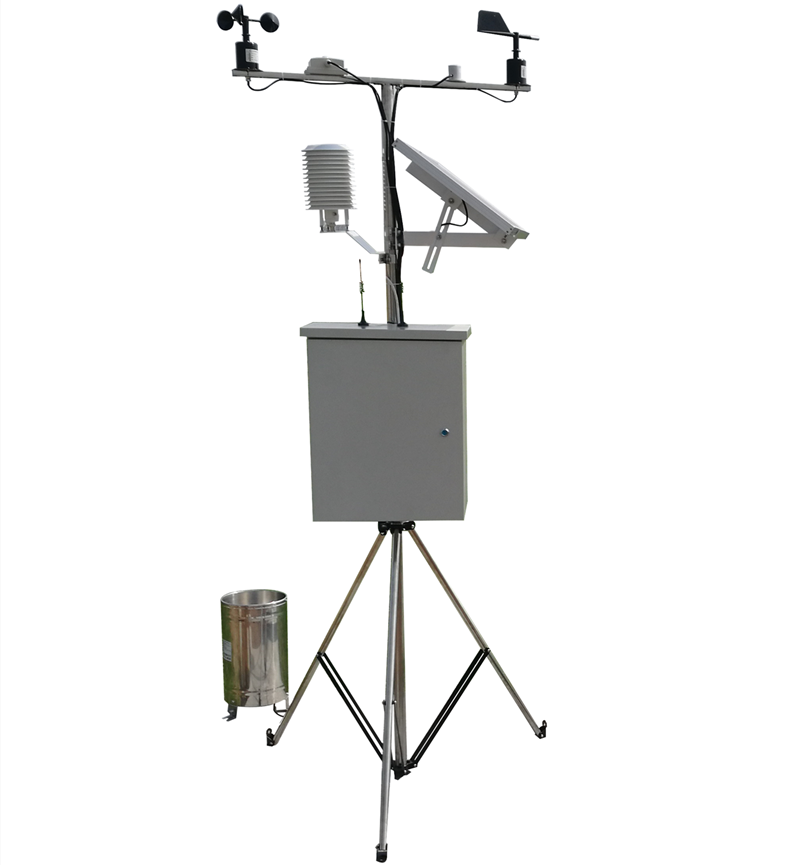

(图片仅供参考,以实物为准)
技术参数:
工作环境:-40℃~+70℃;
主要功能:提供10分钟瞬时值、整点瞬时值、日报表、月报表、年报表;用户可自定义设置数据采集时间段;
供电方式:市电或12v直流电,同时可选配太阳能电池等供电方式;
通讯接口:标准RS232;GPRS/CDMA;
存储能力:下位机循环存储数据,系统服务软件存储时间长度可设定,无限定期限。
自动气象站监控软件是自动气象站采集器与计算机的接口软件,它能实现对采集器的控制;将采集器中的数据实时的调取到计算机中,显示在实时数据监测窗口,写入规定的采集数据文件和实时传输数据文件;对各传感器和采集器的运行状态进行实时监控;还能与中心站相联实现自动气象站的组网。
数据采集控制器使用说明:
概述:数据采集控制器是整套系统的核心,负责环境数据的采集、处理、保存与传送。可以与计算机连接,通过“气象环境信息网络监测系统”软件对数据采集控制器采集的数据进行实时监测、分析与控制等。
数据采集控制器由主控板、开关电源、液晶显示器、工作指示灯和传感器接口等组成,
结构如图所示:
① 电源开关
② 充电器接口
③ R232接口
④ 风速、风向、温湿度、大气压传感器4芯插座
⑤ 雨量传感器2芯插座
数据采集控制器使用方法:
1、将各传感器线缆牢固连接到控制箱下部的各接口;
2、打开电源,可看到液晶显示器上显示内容;
3、可在计算机上运行监测软件,观察和分析数据;
4、这个系统运行后可实现无人值守;
5、严禁系统运行过程中带电拔插各传感器线缆,否则易引起系统接口损坏而无法使用。
应用:
适用于学校科研教学、生态农业、小气候环境监测、环境科研等。

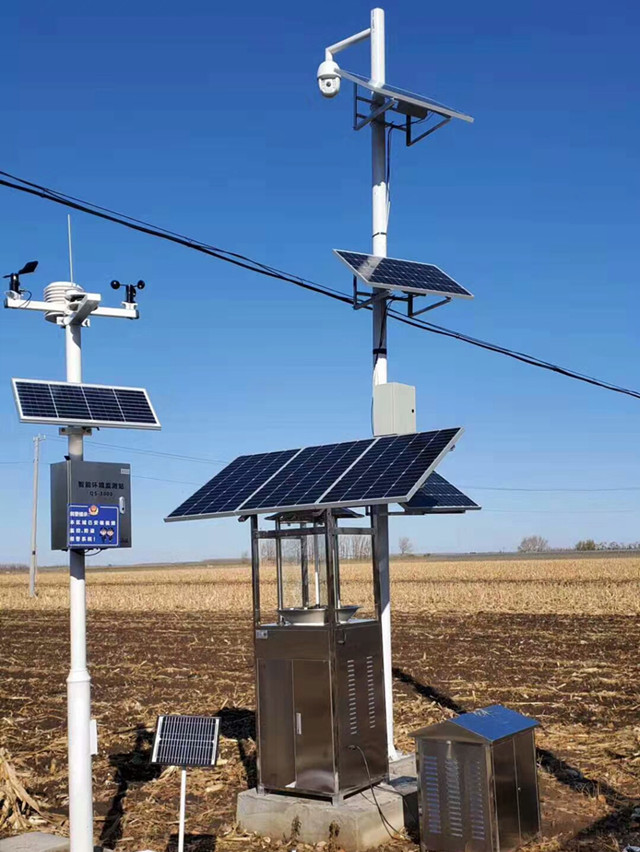

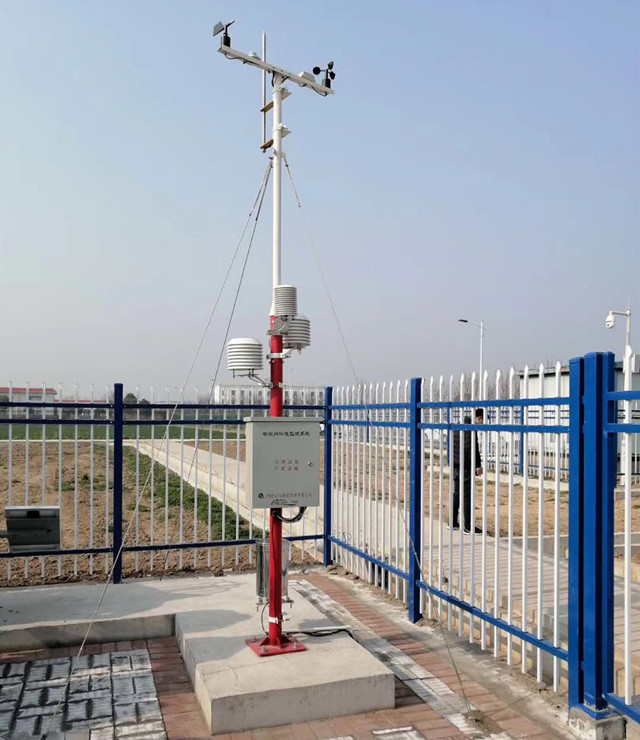

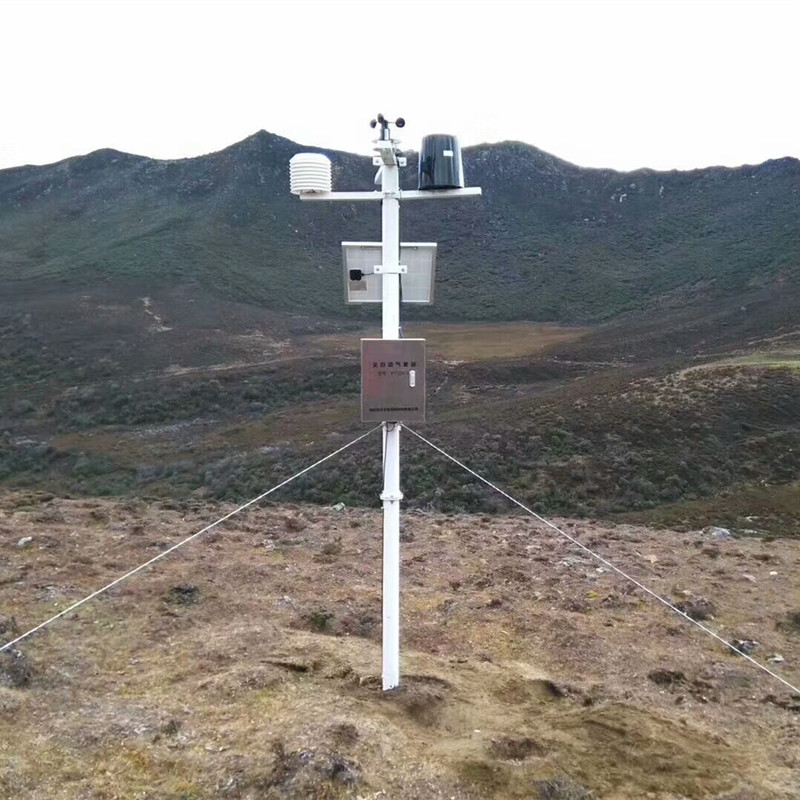

现场安装图:
